CVD-SiC阵列结构对ZrB2/SiC涂层抗烧蚀性影响

doi:10.7527/S1000-6893.2023.28842

摘要/Abstract

星空web版登录入口新人权益 - 星空web版登录入口

摘要：

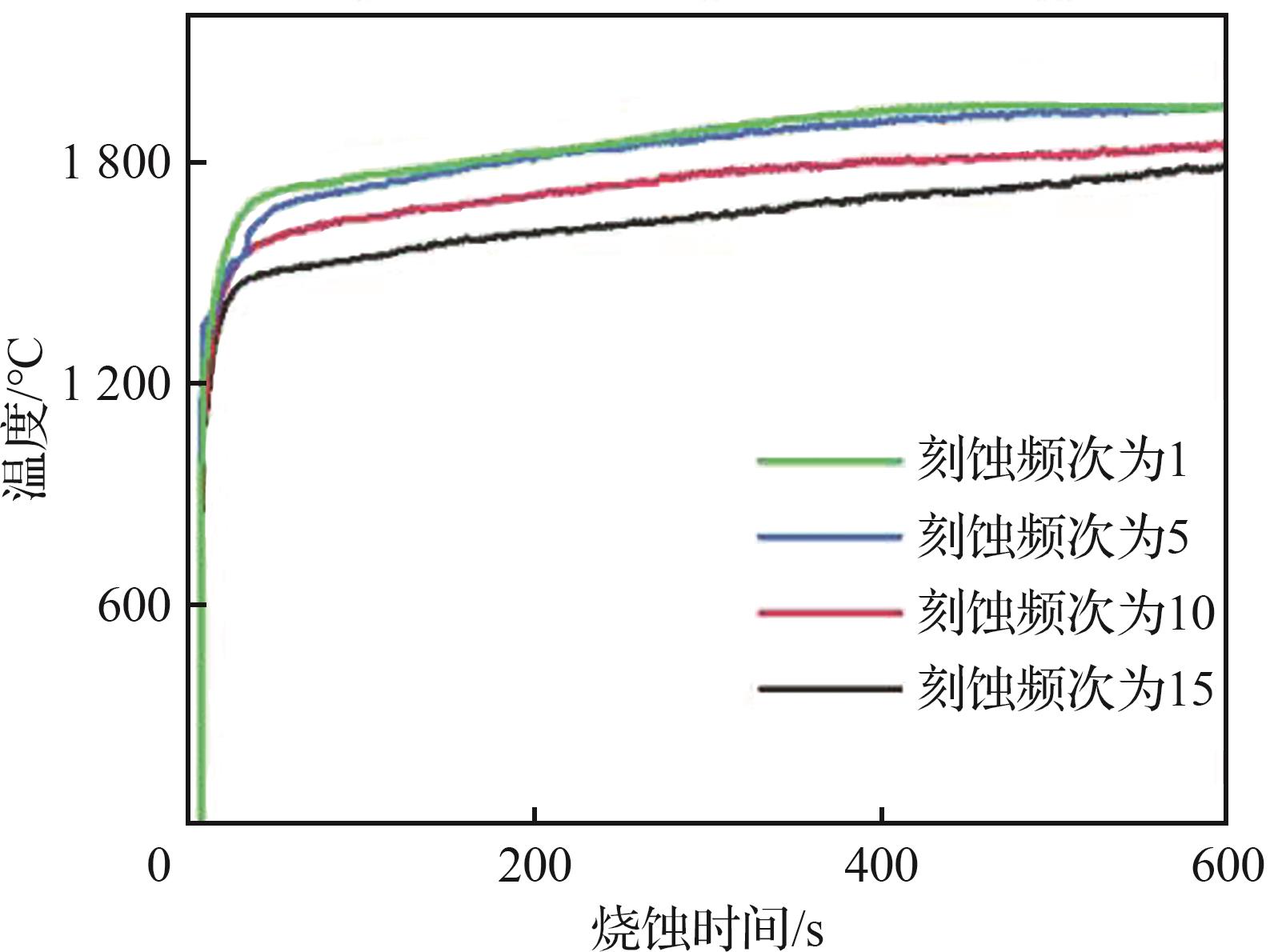

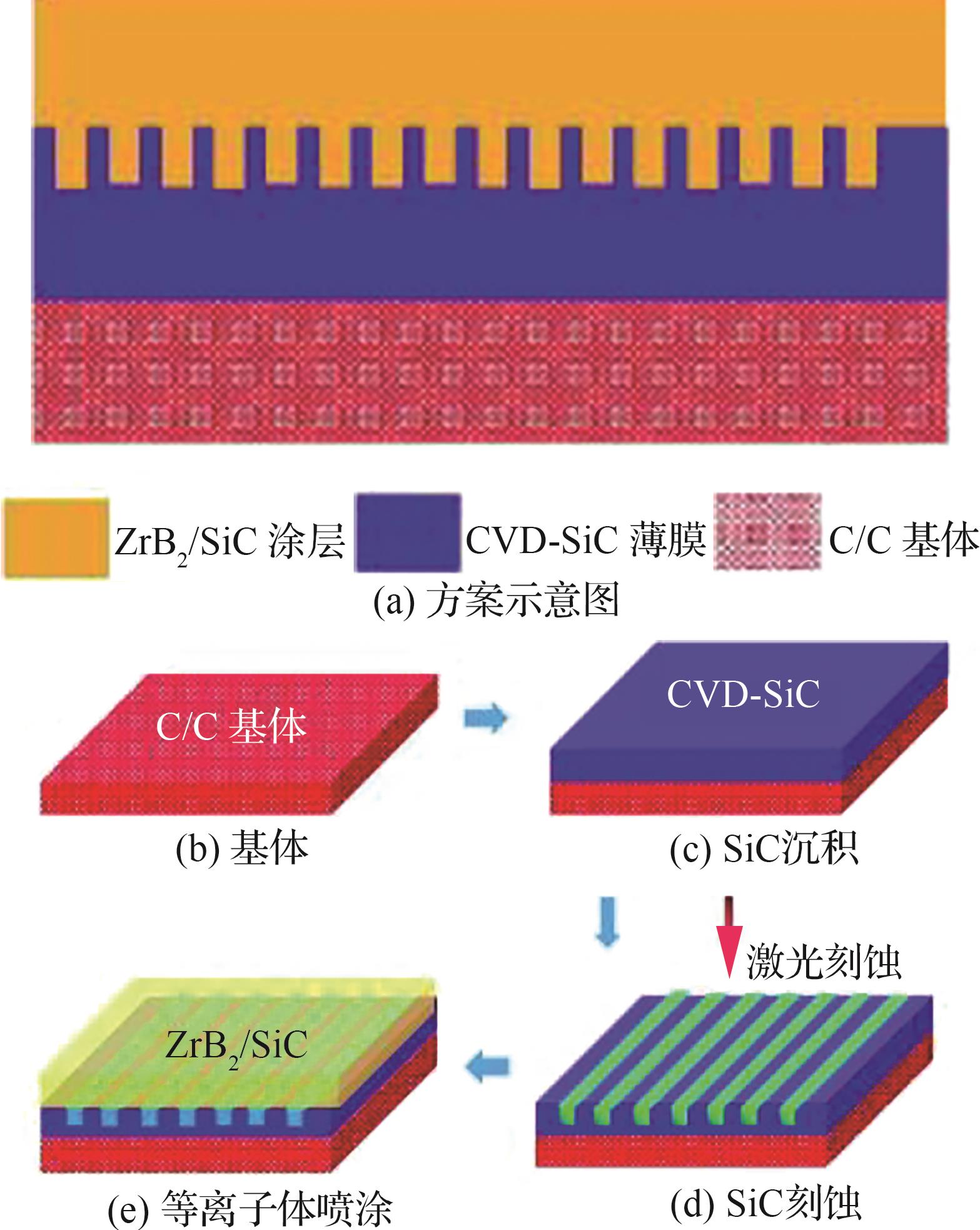

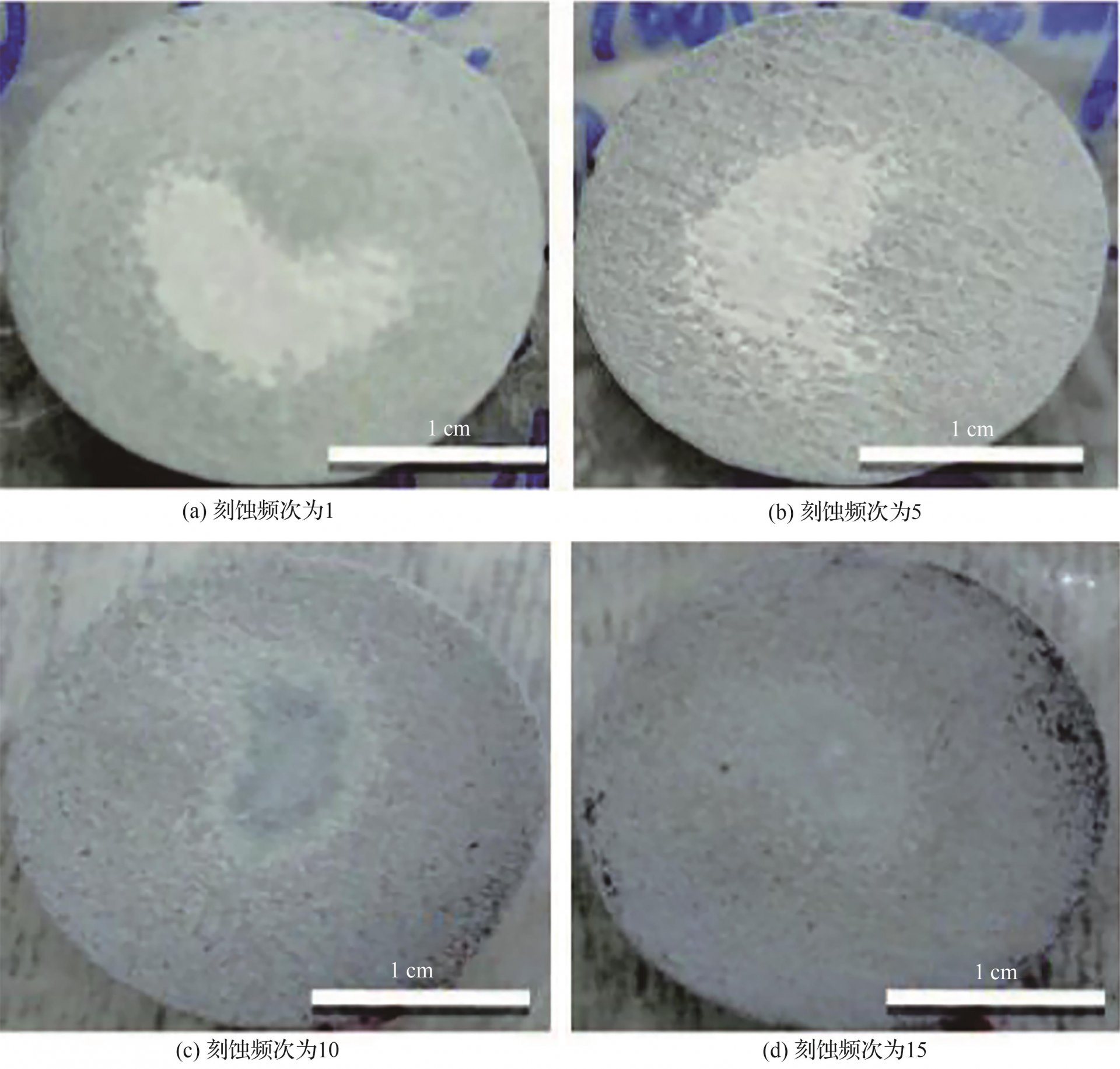

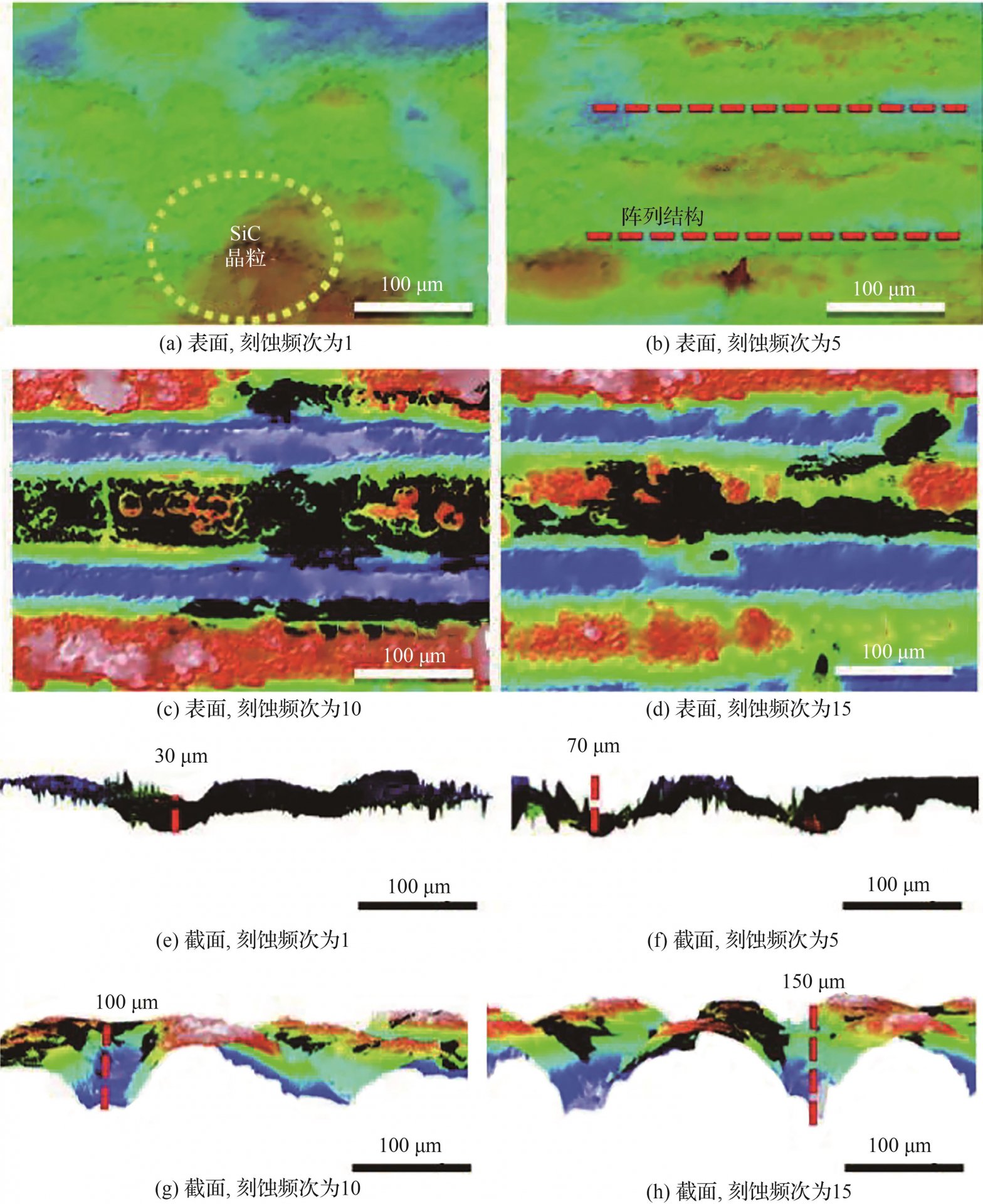

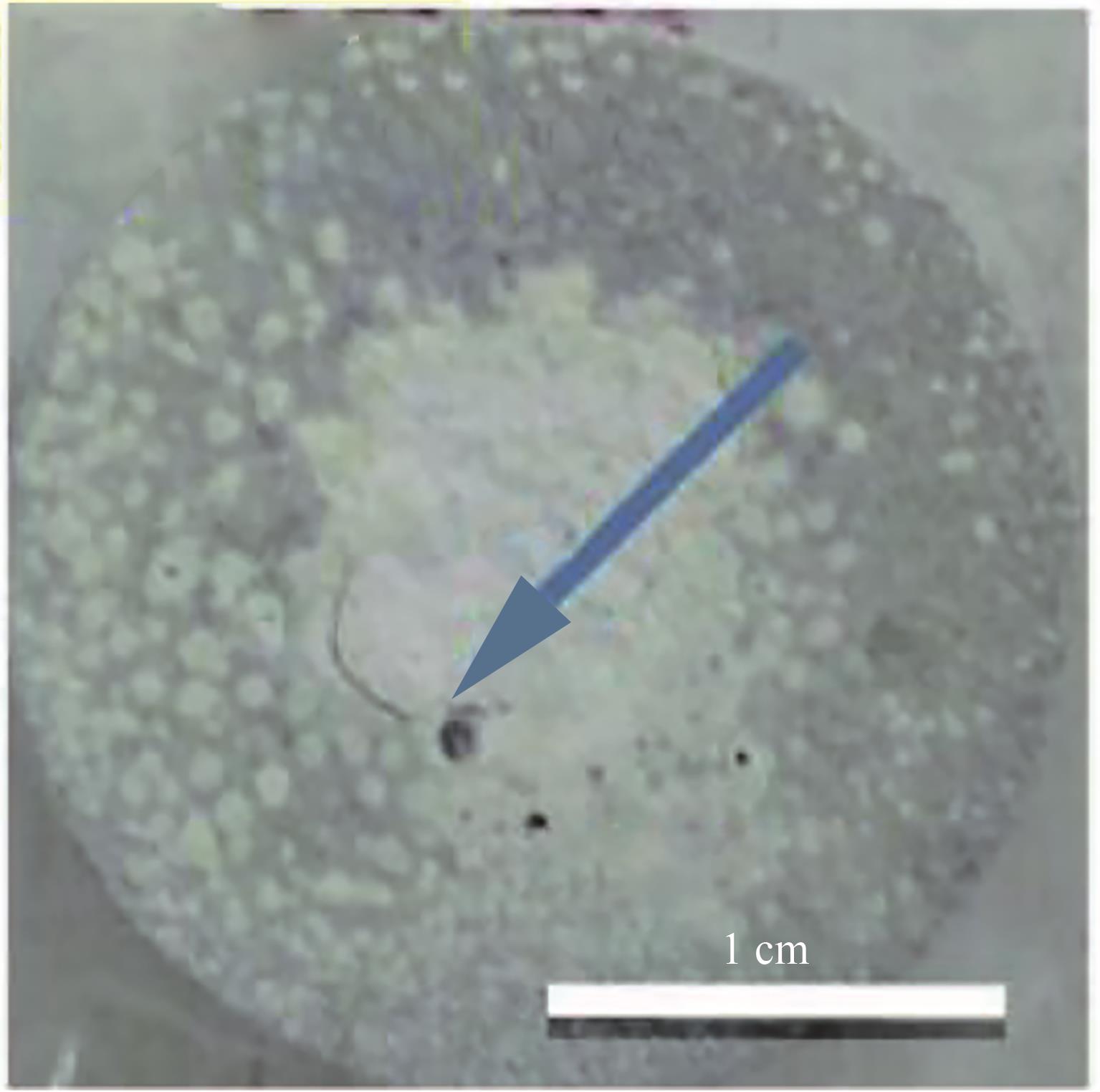

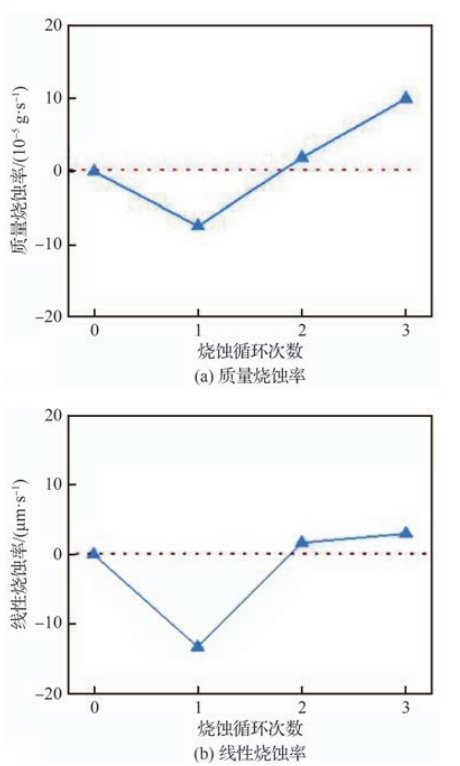

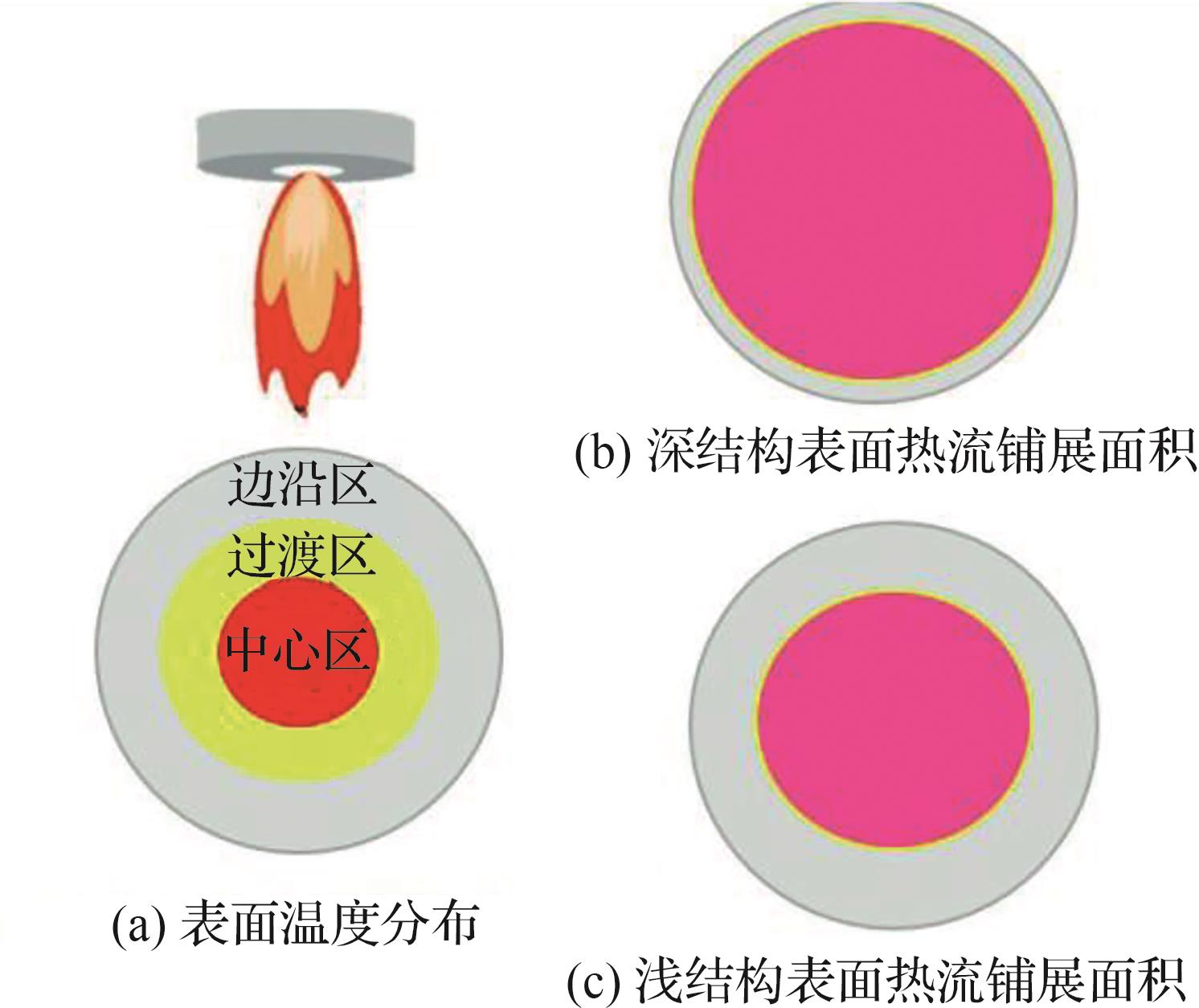

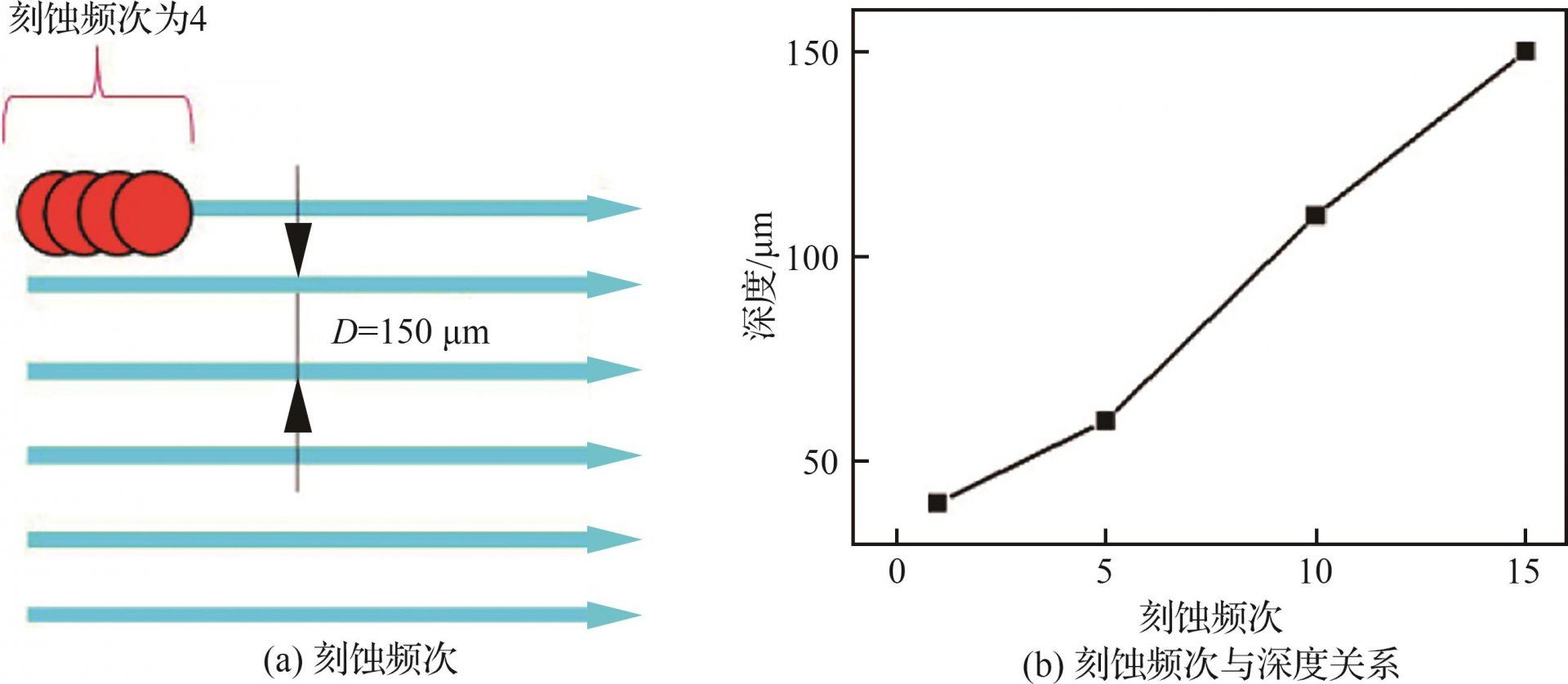

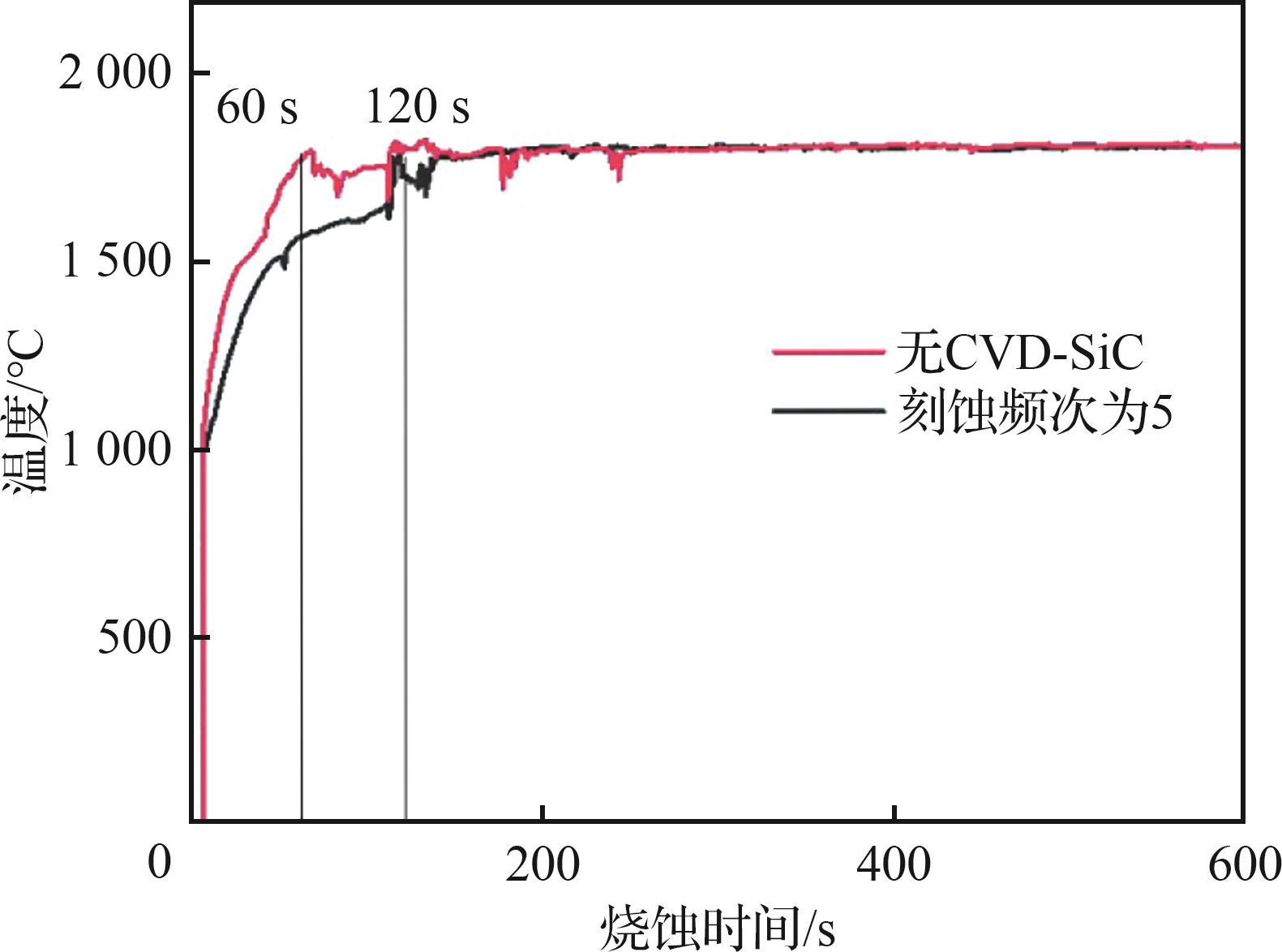

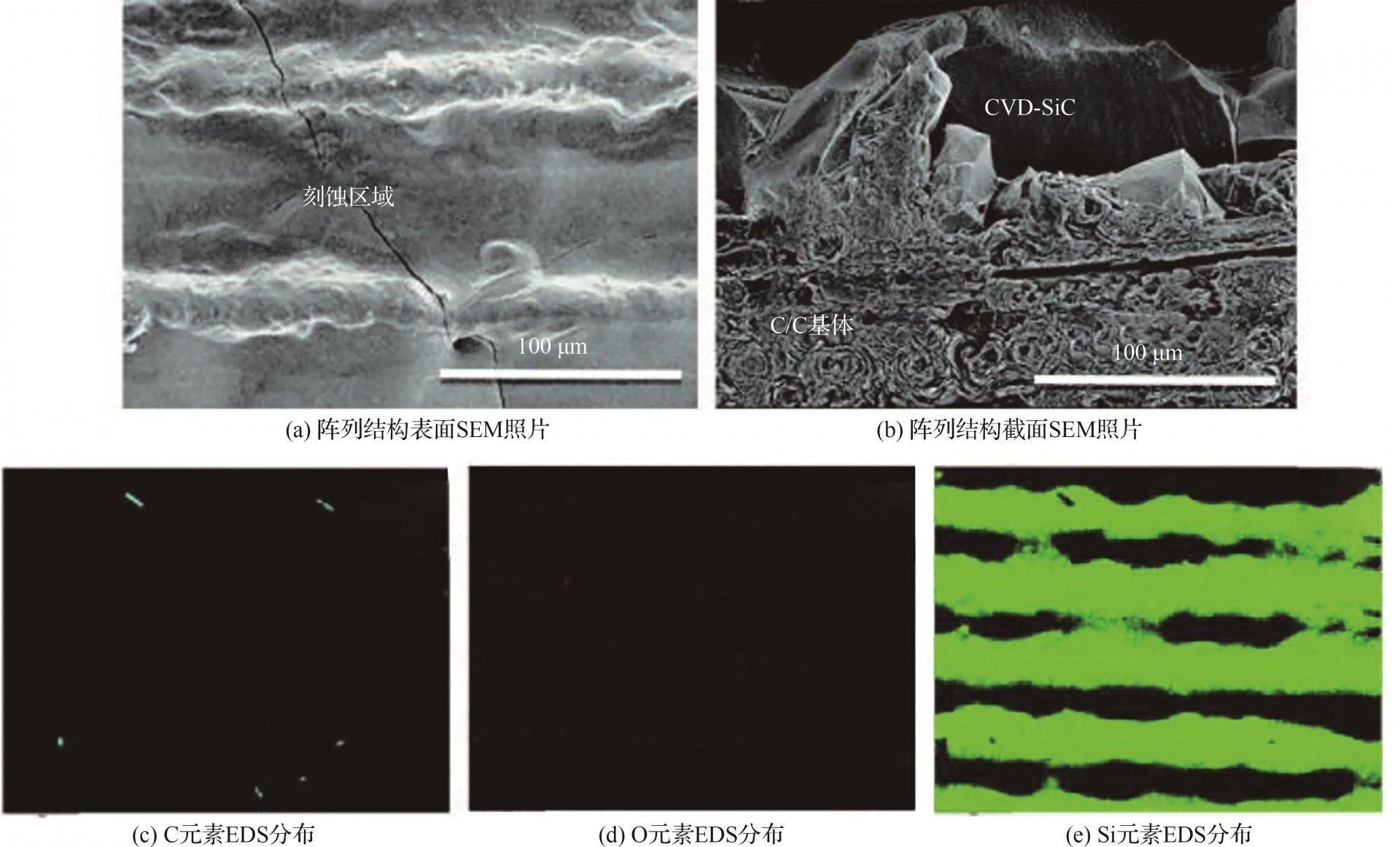

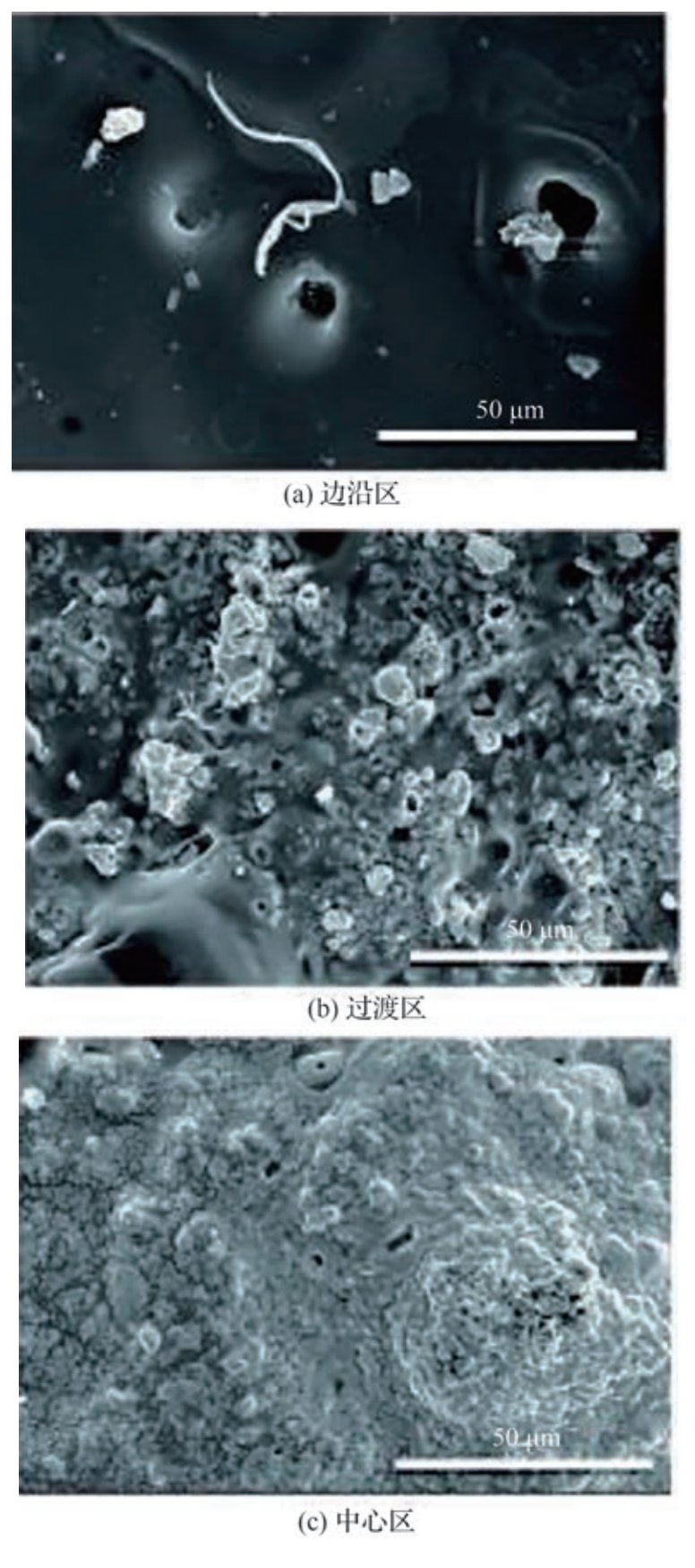

使用飞秒激光在化学气相沉积（CVD）-SiC中间层表面制备不同尺寸的阵列，研究了阵列结构对ZrB₂/SiC涂层性能的影响。更多阅读结果表明，随着激光刻蚀频次的增大，阵列结构的深度从30 µm增大到150 µm。采用氧乙炔烧蚀600 s，ZrB₂/SiC涂层烧蚀表面温度随CVD-SiC微结构深度增大而逐步降低，最低的表面温度达到1 700 °C，下降了约200 ℃。烧蚀中心区域的颜色从白色过渡到浅灰色。对于激光刻蚀频次为5的试样，在600 s的单次烧蚀后，质量烧蚀率和线性烧蚀率分别为-7.4 × 10^-5 g/s和-13.3 µm/s。阵列结构增大了ZrB₂/SiC涂层与CVD-SiC中间层的接触面积，从而增强了导热性能，减少了热积聚，进而改善了ZrB₂/SiC涂层的抗烧蚀性能。

关键词: 阵列结构, 烧蚀, 等离子喷涂, C/C复合材料, CVD-SiC, 激光刻蚀更多阅读

Abstract:

Influence of array structure on the performance of ZrB₂/SiC coatings was studied by using femtosecond laser to prepare arrays with different sizes on the surface of the Chemical Vapor Deposition （CVD）-SiC interlayer. Results showed that with the increase of laser etching frequency， the depth of the array structure increased from 30 μm to 150 μm. After 600 s of oxyacetylene combustion， the surface temperature of the ZrB₂/SiC coating decreased gradually with the increase of CVD-SiC microstructure depth， and the lowest surface temperature reached 1 700 ℃， which decreased by nearly 200 ℃. The color of the combustion center area transitioned from white to light gray. For the samples with an etching frequency of 5 times， after a single cycle of 600 s， the mass combustion rate and linear combustion rate were -7.4 × 10^-5 g/s and -13.3 μm/s respectively. The array structure increased the contact area between the ZrB₂/SiC coating and the CVD-SiC interlayer， thereby increasing the thermal conductivity， reducing heat accumulation， and ultimately enhancing the anti-combustion performance of the ZrB₂/SiC coating.

Key words: array structure, ablation, plasma spraying, C/C composite materials, CVD-SiC, laser etching

中图分类号:

V259

高志廷, 马壮, 柳彦博. CVD-SiC阵列结构对ZrB₂/SiC涂层抗烧蚀性影响[J]. 航空学报, 2024, 45(3): 428842.

Zhiting GAO, Zhuang MA, Yanbo LIU. Effect of CVD-SiC array structure on ablation resistance of ZrB₂/SiC coatings[J]. Acta Aeronautica et Astronautica Sinica, 2024, 45(3): 428842.

图/表 23

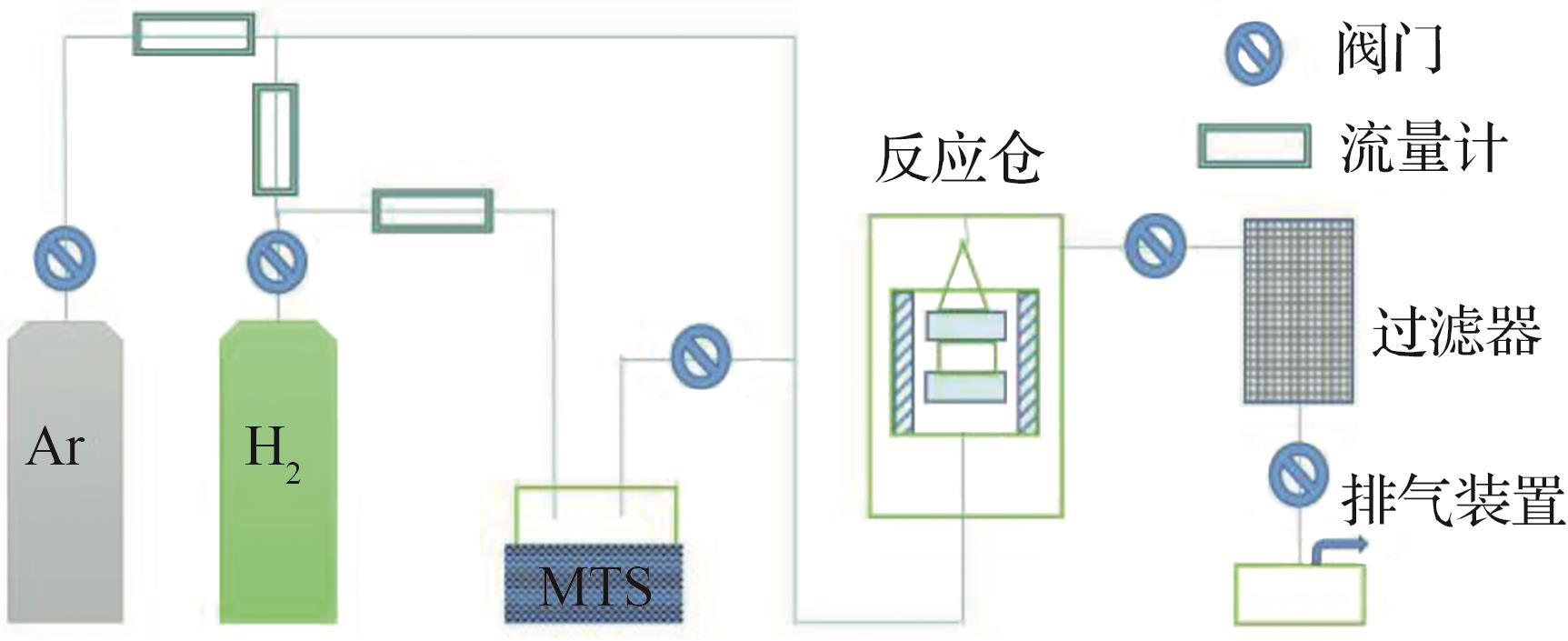

图 1

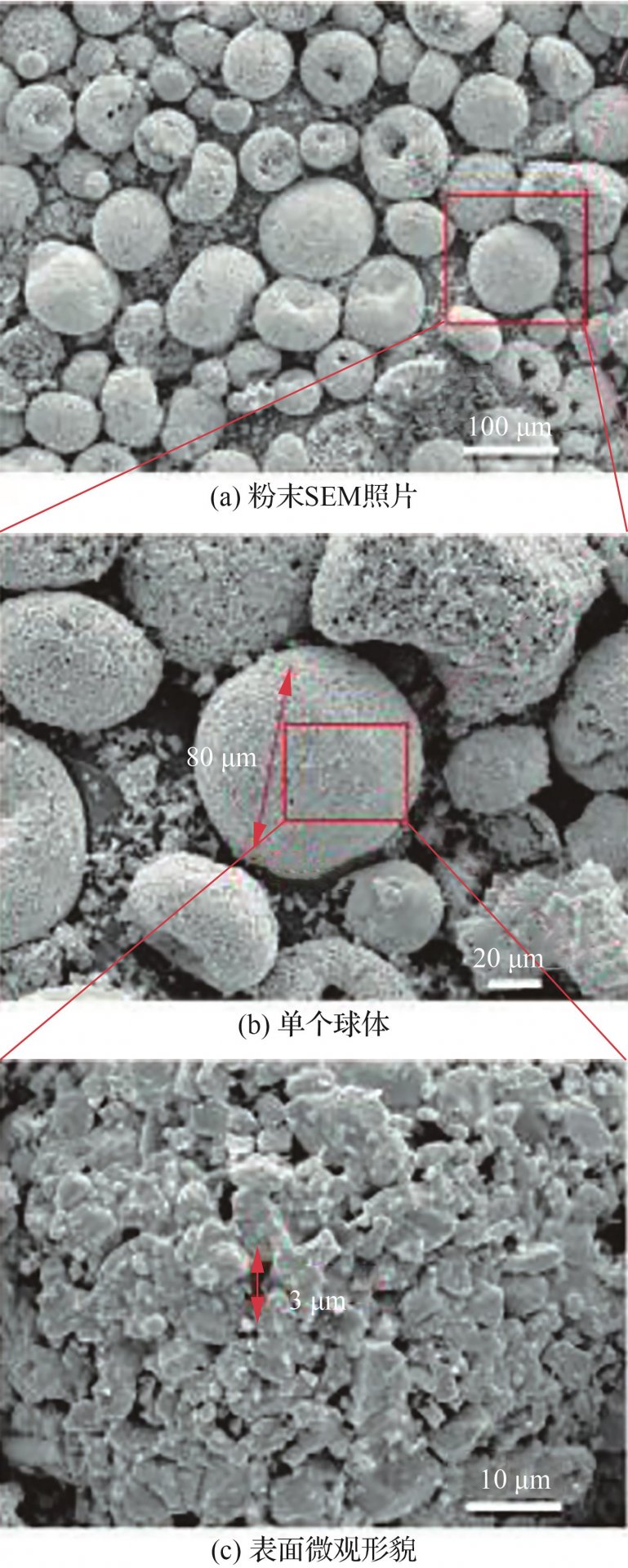

图2

表1

表2

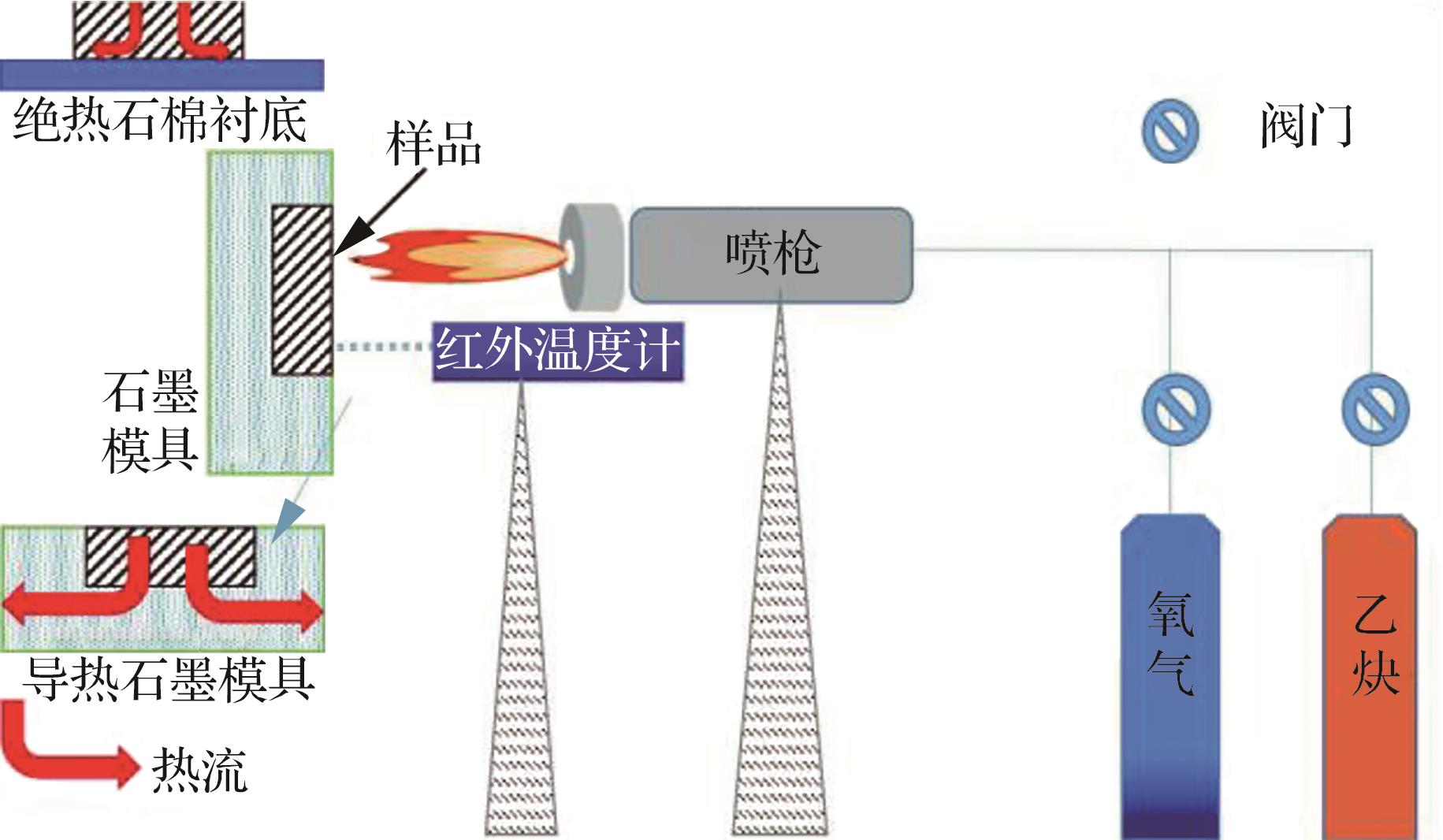

图 3

表3

图 4

表4

图 5

图 6

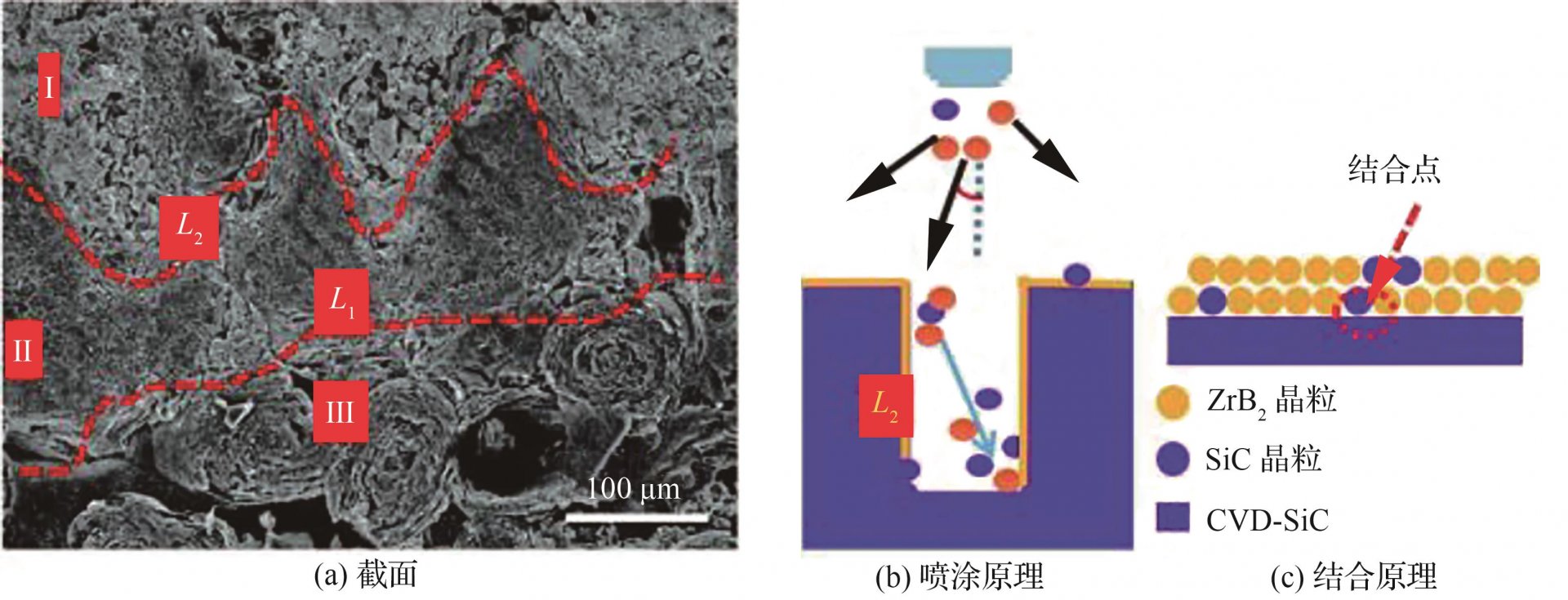

图 7

图 8

图 9

图 10

图 11

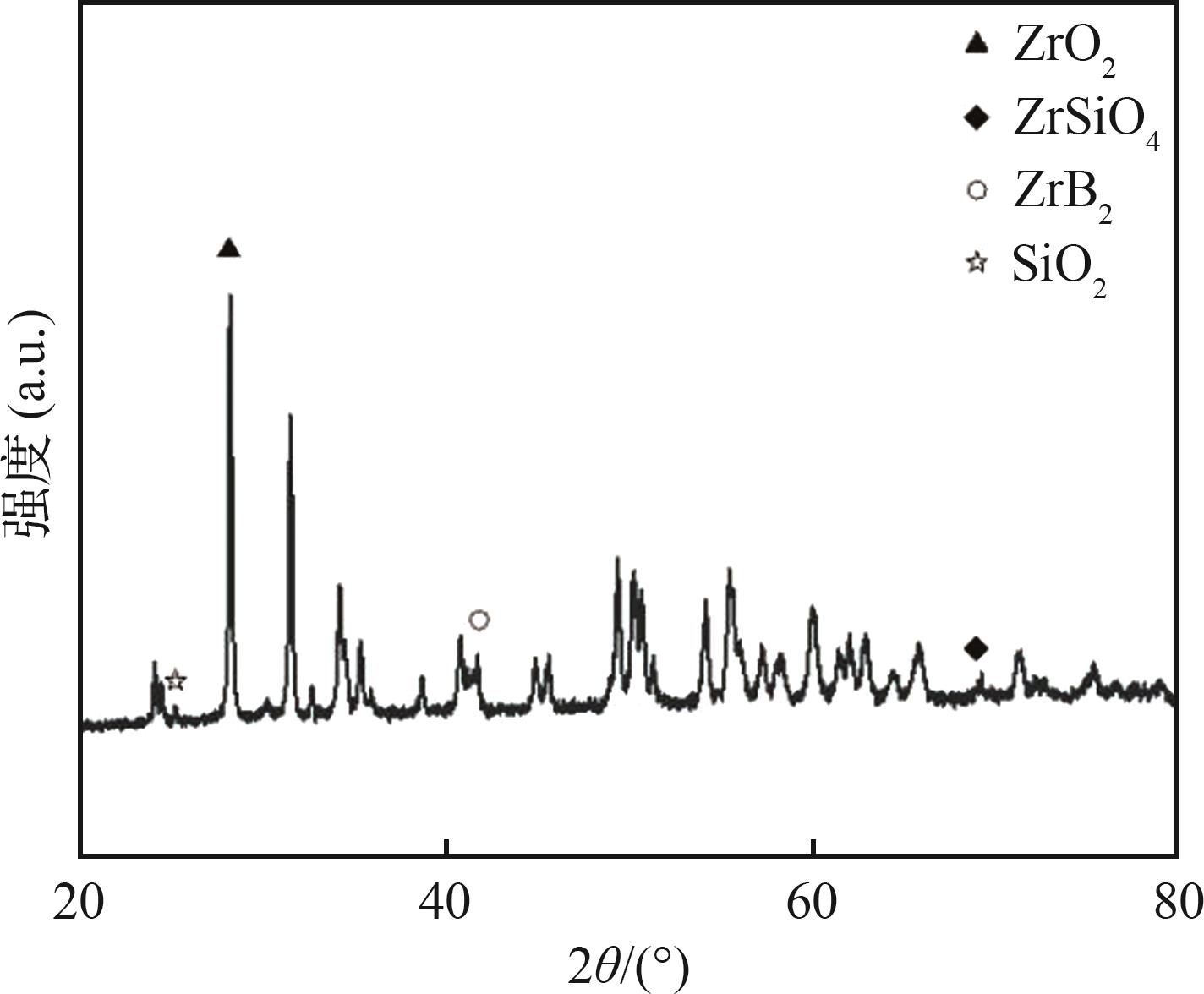

图 12

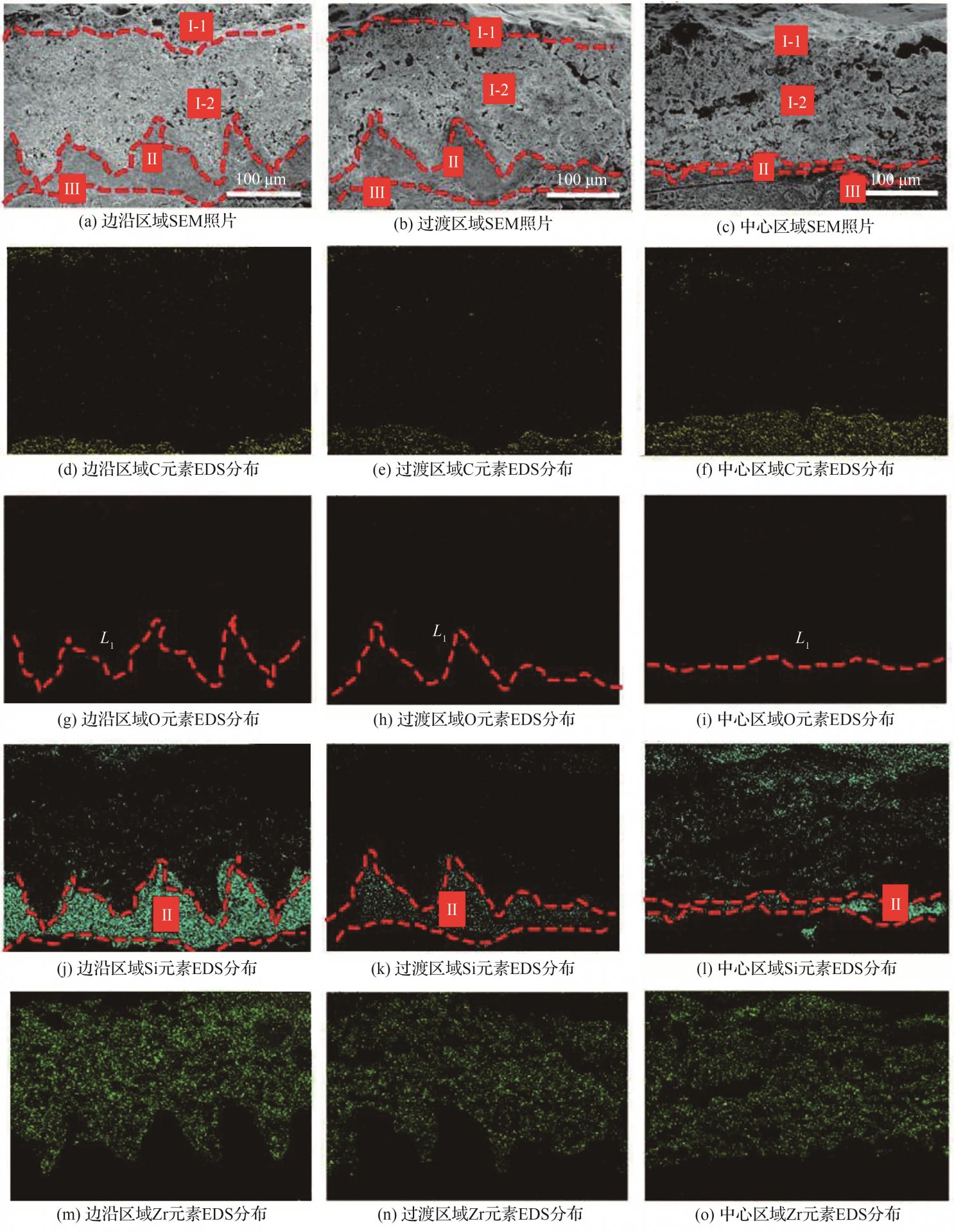

图 13

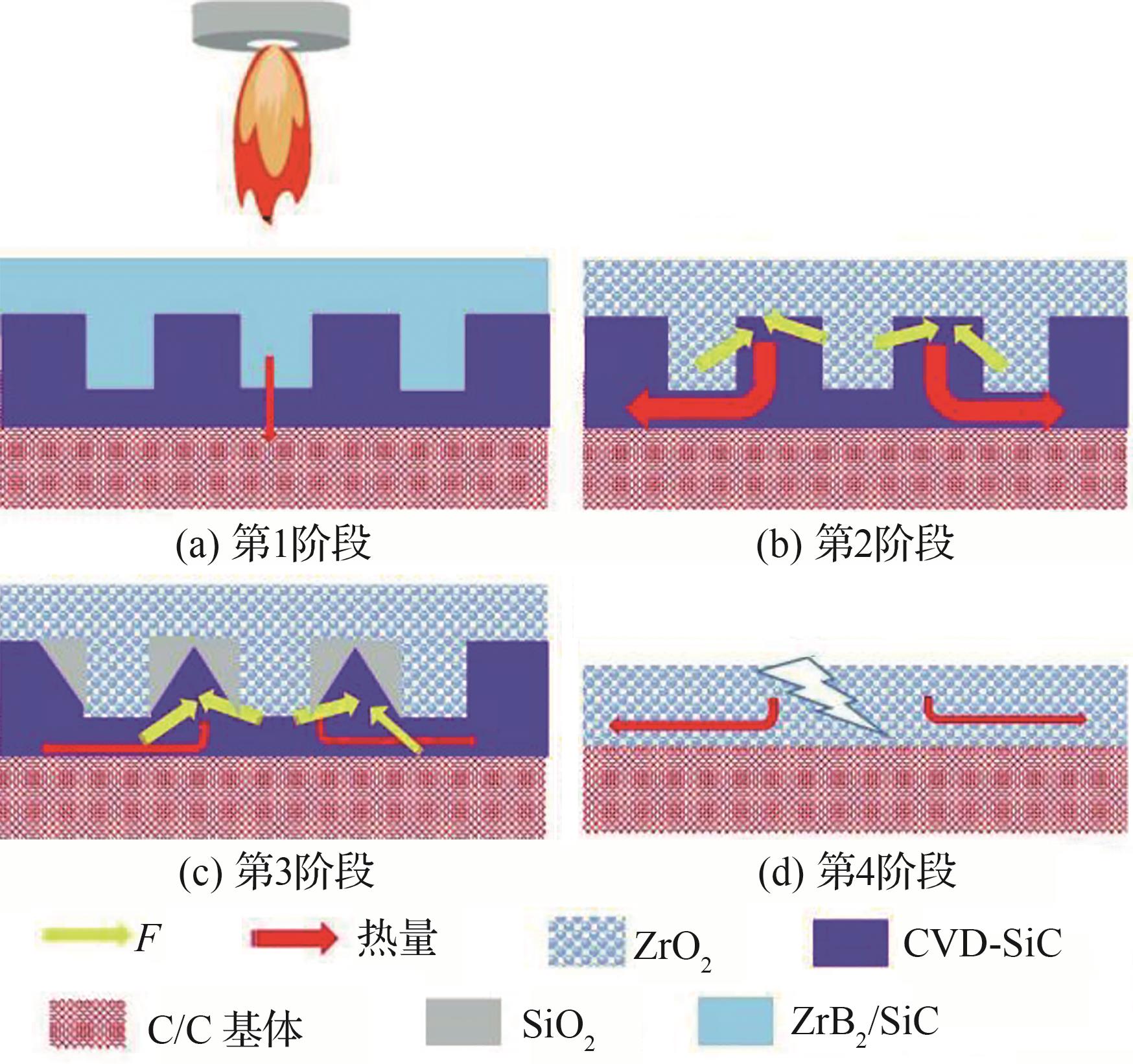

图 14

图 15

图 16

图 17

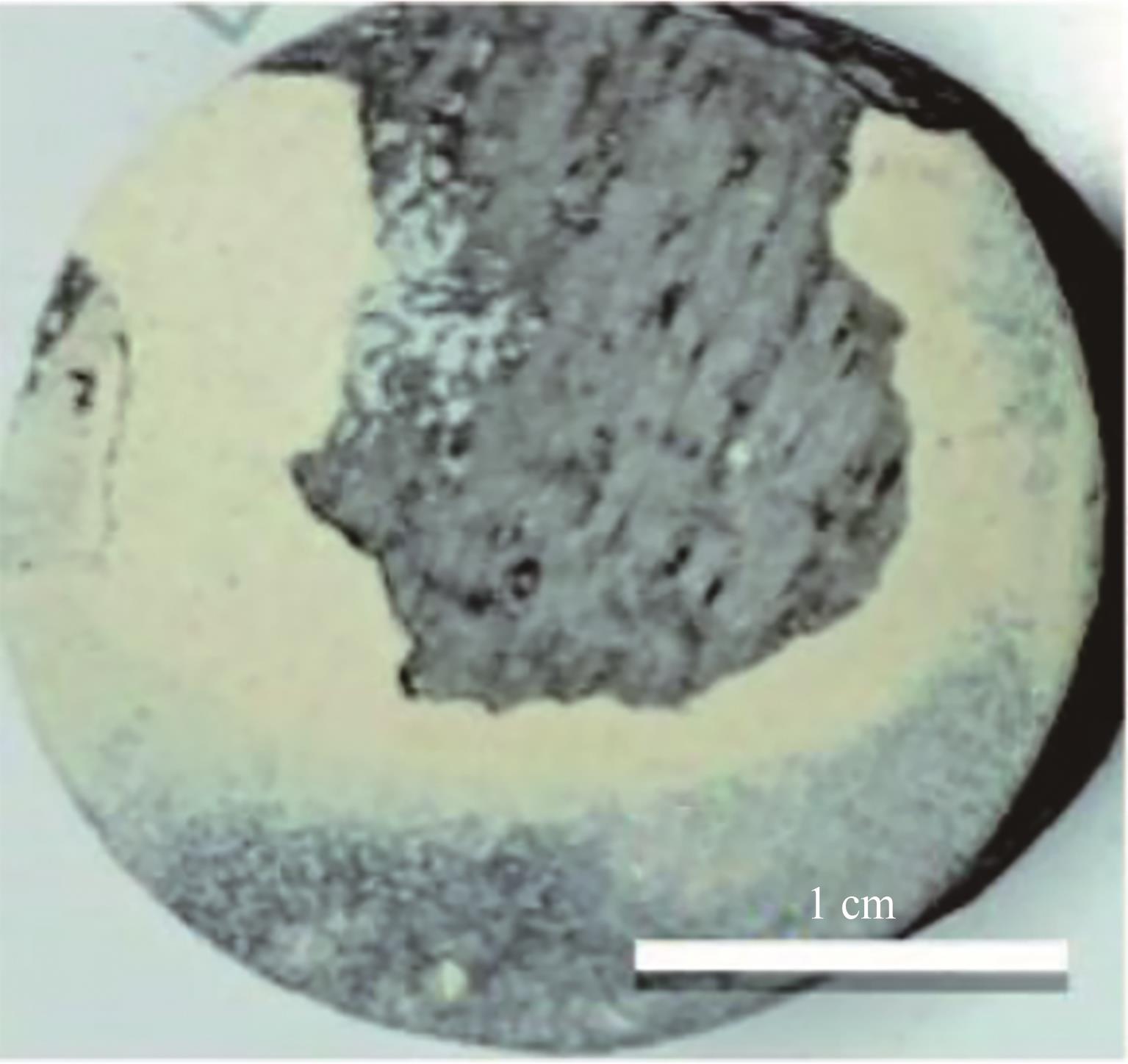

图 18

图 19

参考文献 26

1	SEONG Y H， BAEK C， KIM J H， et al. Evaluation of oxidation behaviors of HfC-SiC ultra-high temperature ceramics at above 2500℃ via oxyacetylene torch［J］. Ceramics International， 2018， 44（7）： 8505-8513.
2	杨姗洁，严旭东，郭洪波. CMAS环境下热障涂层的损伤机理及防护策略［J］. 航空学报， 2022， 43（10）： 527613.
	YANG S J， YAN X D， GUO H B. Failure mechanism and protection strategy of thermal barrier coatings under CMAS attack［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（10）： 527613 （in Chinese）.
3	郑辉，邱雷，袁慎芳，等. C/C热防护结构高温气流损伤导波监测实验方法［J］. 航空学报， 2022， 43（8）：225659.
	ZHENG H， QIU L， YUAN S F， et al. Experimental method of guided wave monitoring for high temperature airflow damage of C/C thermal protection structures［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（8）： 225659 （in Chinese）.
4	李晖，吕海宇，邹泽煜，等. 热环境下纤维增强复合材料圆柱壳非线性振动分析与验证［J］. 航空学报， 2022， 43（9）： 425642.
	LI H， LYU H Y， ZOU Z Y， et al. Analysis and verification of nonlinear vibrations of fiber-reinforced composite cylindrical shells in thermal environment［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（9）： 425642 （in Chinese）.
5	李定骏，杨镠育，孙帆，等. 预热温度对热障涂层表面裂纹形成的影响［J］. 航空学报， 2022， 43（6）： 526184.
	LI D J， YANG L Y， SUN F， et al. Effect of preheating temperature on formation of surface cracks in thermal barrier coating system［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（6）： 526184 （in Chinese）.
6	VAN WIE D M， DREWRY D G， KING D E， et al. The hypersonic environment： Required operating conditions and design challenges［J］. Journal of Materials Science， 2004， 39（19）： 5915-5924.
7	杨震晓，倪立勇，杨杰，等. Tb₄O₇掺杂Cr₂O₃-TiO₂基高发射率涂层结构及辐射性能研究［J］. 表面技术， 2018， 47（5）： 154-158.
	YANG Z X， NI L Y， YANG J， et al. Microstructure and radiation property of Tb₄O₇ doped Cr₂O₃-TiO₂-based high emissivity coating［J］. Surface Technology， 2018， 47（5）： 154-158 （in Chinese）.
8	吴清仁，吴建青，文壁璇. SiC换热器材料热物理性质的研究［J］. 无机材料学报， 1996， 11（2）： 333-337.
	WU Q R， WU J Q， WEN B X. Studies on the thermophysical properties of SiC heat exchanger materials［J］. Journal of Inorganic Materials， 1996， 11（2）： 333-337 （in Chinese）.
9	AGOSTINI B， FABBRI M， PARK J E， et al. State of the art of high heat flux cooling technologies［J］. Heat Transfer Engineering， 2007， 28（4）： 258-281.
10	JIANG D F， LONG J Y， CAI M Y， et al. Femtosecond laser fabricated micro/nano interface structures toward enhanced bonding strength and heat transfer capability of W/Cu joining［J］. Materials and Design， 2017， 114： 185-193.
11	曹泷，杨辉，吴学红，等. 微纳结构沸腾表面构建及传热性能的研究进展［J］. 微纳电子技术， 2020， 57（12）： 982-991.
	CAO S， YANG H， WU X H， et al. Research progress of the construction and heat transfer characteristics of boiling surfaces with micro-nano structures［J］. Micronanoelectronic Technology， 2020， 57（12）： 982-991 （in Chinese）.
12	XU B， OOTI K T， WONG N T， et al. Experimental investigation of flow friction for liquid flow in microchannels［J］. International Communications in Heat and Mass Transfer， 2000， 27（8）： 1165-1176.
13	JUDY J， MAYNES D， WEBB B W. Characterization of frictional pressure drop for liquid flows through microchannels［J］. International Journal of Heat and Mass Transfer， 2002， 45（17）： 3477-3489.
14	HAO P F， HE F， ZHU K Q. Flow characteristics in a trapezoidal silicon microchannel［J］. Journal of Micromechanics and Microengineering， 2005， 15（6）： 1362-1368.
15	MCHALE J P， GARIMELLA S V. Heat transfer in trapezoidal microchannels of various aspect ratios［J］. International Journal of Heat and Mass Transfer， 2010， 53（1-3）： 365-375.
16	ERGU O B， SARA O N， YAPıCı S， et al. Pressure drop and point mass transfer in a rectangular microchannel［J］. International Communications in Heat and Mass Transfer， 2009， 36（6）： 618-623.
17	CHIU H C， JANG J H， YEH H W， et al. The heat transfer characteristics of liquid cooling heatsink containing microchannels［J］. International Journal of Heat and Mass Transfer， 2011， 54（1-3）： 34-42.
18	张加波，张开虎，范洪涛，等. 纤维复合材料激光加工进展及航天应用展望［J］. 航空学报， 2022， 43（4）： 525735.
	ZHANG J B， ZHANG K H， FAN H T， et al. Progress in laser processing of fiber composite materials and prospects of its applications in aerospace［J］. Acta Aeronautica et Astronautica Sinica， 2022， 43（4）： 525735 （in Chinese）.
19	JIANG D F， LONG J Y， HAN J P， et al. Comprehensive enhancement of the mechanical and thermo-mechanical properties of W/Cu joints via femtosecond laser fabricated micro/nano interface structures［J］. Materials Science and Engineering： A， 2017， 696： 429-436.
20	WANG S L， LI K Z， LI H J， et al. Effects of microstructures on the ablation behaviors of ZrC deposited by CVD［J］. Surface and Coatings Technology， 2014， 240： 450-455.
21	GAO Z T， MA Z， LIU Q， et al. Anti-ablation performance of plasma sprayed ZrB₂/SiC coatings on C/C substrates and the influence of a chemical vapor deposited SiC interlayer［J］. Materials Today Communications， 2023， 36： 106591.
22	ZHANG Y L， HU H， REN J C， et al. Effect of the surface microstructure of SiC inner coating on the bonding strength and ablation resistance of ZrB₂-SiC coating for C/C composites［J］. Ceramics International， 2016， 42（16）： 18657-18665.
23	AGARWAL S， KOYANAGI T， BHATTACHARYA A， et al. Neutron irradiation-induced microstructure damage in ultra-high temperature ceramic TiC［J］. Acta Materialia， 2020， 186： 1-10.
24	ZHANG Y H， LUNGHI A， SANVITO S. Pushing the limits of atomistic simulations towards ultra-high temperature： A machine-learning force field for ZrB₂ ［J］. Acta Materialia， 2020， 186： 467-474.
25	LI L， LI H J， SHEN Q L， et al. Oxidation behavior and microstructure evolution of SiC-ZrB₂-ZrC coating for C/C composites at 1673K［J］. Ceramics International， 2016， 42（11）： 13041-13046.
26	LI L， LI H J， LIN H J， et al. Comparison of the oxidation behaviors of SiC coatings on C/C composites prepared by pack cementation and chemical vapor deposition［J］. Surface and Coatings Technology， 2016， 302： 56-64.

序号	扫描速度/（mm·s^-1）	扫描间距/µm	刻蚀频次/h
1	300	150	1
2	300	150	5
3	300	150	10
4	300	150	15
